随着摩尔定律放缓与异构集成需求增长，芯片封测正从单纯的保护性封装向功能性封装、从二维封装向三维集成转变，其产业边界不断向芯粒(Chiplet)互连、光电共封装、扇出型封装等前沿领域延伸。

　　在全球半导体产业持续迭代的浪潮中，芯片封测作为连接芯片设计与终端应用的关键环节，正经历着从传统工艺向先进技术、从单一功能向系统集成的深刻变革。中研普华产业研究院发布《2026-2030年芯片封测产业现状及未来发展趋势分析报告》指出：

　　当前，全球芯片封测市场呈现“亚太核心、欧美创新、新兴市场崛起”的三级格局。亚太地区凭借完善的产业链配套、庞大的终端需求以及政策支持，成为全球封测产能的核心聚集地。中国作为亚太市场的代表，通过“市场换技术”与“自主创新”双轮驱动，已形成覆盖传统封装与先进封装的完整技术体系，并在部分领域实现技术反超。欧美地区则依托其在高端芯片设计、先进材料研发等领域的优势，聚焦高附加值封装技术，如3D堆叠、硅光子封装等，维持技术领先地位。新兴市场国家如印度、东南亚国家，通过承接产业转移与本土需求驱动，逐步构建基础封装j6国际官网能力，成为全球市场的新增长极。

　　随着摩尔定律逼近物理极限，单纯依靠制程微缩提升芯片性能的成本急剧上升，先进封装技术通过“超越摩尔”路径，成为延续性能提升的关键。中研普华报告指出，当前先进封装技术已从概念验证阶段进入规模化量产阶段，其核心价值体现在三个方面：一是通过系统级封装(SiP)、芯粒(Chiplet)等技术，实现多芯片异构集成，突破单芯片性能瓶颈;二是通过2.5D/3D堆叠技术，提升芯片互连密度，降低信号延迟与功耗;三是通过晶圆级封装(WLP)、扇出型封装(Fan-Out)等技术，实现芯片微型化与低成本化，满足消费电子、物联网等领域的规模化需求。以AI芯片为例，高带宽存储(HBM)与逻辑芯片的3D堆叠已成为高端AI加速器的标配，推动先进封装需求爆发式增长。

　　全球芯片封测市场规模的扩张，本质是下游应用场景爆发与芯片需求增长的直接映射。从需求端看，5G、物联网、人工智能、新能源汽车等新兴技术的普及，推动芯片需求从“量”向“质”升级。以新能源汽车为例，单辆车的芯片搭载量较传统燃油车增长数倍，涵盖功率半导体、传感器、MCU、AI芯片等多类芯片，直接带动封测需求激增。从供给端看，全球晶圆厂扩产潮与先进制程产能释放，为封测行业提供充足“原料”。中研普华分析指出，12英寸晶圆产能的持续扩张，尤其是先进制程(如7nm及以下)的量产，将推动高端封测需求占比提升，形成“晶圆制造-先进封测”的协同增长闭环。

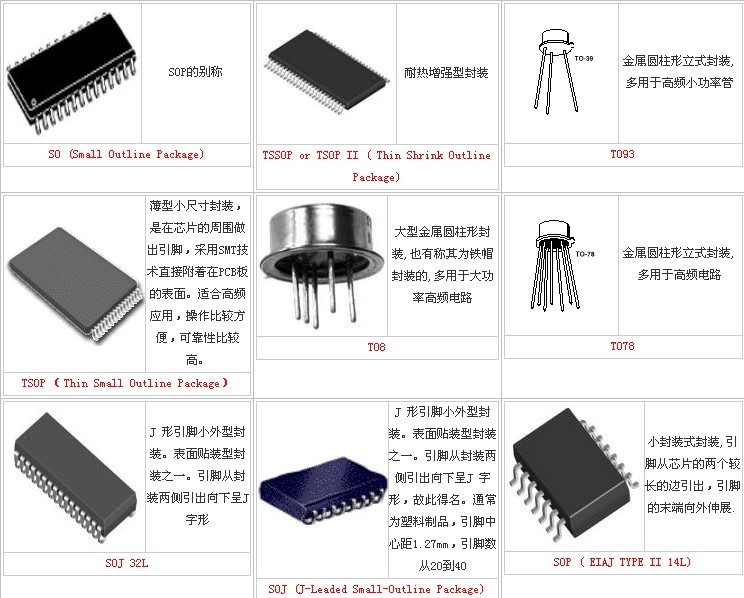

　　先进封装技术的普及，正在重塑芯片封测的价值分配逻辑。传统封装技术(如DIP、SOP)因技术门槛低、同质化竞争严重，毛利率普遍低于15%;而先进封装技术(如FC、WLP、SiP、2.5D/3D)因涉及高精度互连、复杂工艺集成、材料创新等核心技术，毛利率可维持在30%-40%以上。以Chiplet技术为例，其通过将大芯片拆分为多个小芯粒分别制造后集成封装，不仅降低流片成本，还通过异构集成提升芯片性能，成为高端芯片设计的首选方案。中研普华报告显示，采用Chiplet技术的AI芯片，其封测环节的价值占比可从传统方案的20%提升至40%以上，推动封测企业从“制造服务”向“技术协同”转型。

　　全球芯片封测市场正经历从“低端过剩”到“高端不足”的结构性调整。一方面，传统封装市场因需求饱和与竞争加剧，产能向成本敏感型地区(如东南亚)转移;另一方面，先进封装市场因技术壁垒高、资本投入大，呈现“头部集中”特征，全球前十大封测企业占据超过70%的市场份额。区域布局上，亚太地区凭借产业链配套优势，继续巩固其作为全球封测核心的地位;欧美地区则通过政策扶持与资本投入，加速高端封装技术研发与产业化;新兴市场国家通过承接产业转移与本土需求驱动，逐步构建基础封装能力，形成“亚太主导、欧美创新、新兴市场补充”的多元格局。

　　根据中研普华研究院撰写的《2026-2030年芯片封测产业现状及未来发展趋势分析报告》显示：

　　芯片封测产业链上游涉及设备、材料、设计服务等环节，其技术水平与供应稳定性直接影响封测企业的竞争力。近年来，全球地缘政治冲突加剧与供应链安全意识提升，推动封测企业加速上游环节的国产化替代。中研普华调研显示，国内封测设备企业在贴片机、引线键合机等传统封装设备领域已实现规模化应用，国产化率超过50%;在先进封装设备领域，临时键合/解键合设备、混合键合设备、高精度光刻设备等核心环节取得阶段性突破，国产化率从2020年的不足10%提升至2025年的30%以上。

　　材料领域，聚酰亚胺、光敏介质等高端封装材料，以及铜-铜直接键合、低应力介质等关键工艺材料，均实现从“进口依赖”到“国产替代”的跨越，为封测产业链安全提供保障。

　　传统封测企业作为芯片制造的“最后一道工序”，主要承担根据设计图纸完成封装测试的任务，技术附加值低。随着先进封装技术的普及与芯片设计复杂度的提升，封测企业正从“来图加工”向“参与定义”转型。中研普华报告指出，头部封测企业通过与晶圆厂、设计企业深度协同，提前介入芯片架构设计、工艺开发、材料选型等环节，提供从“封装设计”到“系统集成”的全栈解决方案。例如，在Chiplet技术中，封测企业需与设计企业共同定义芯粒规格、互连标准、封装形式，并开发配套的测试方案，其角色从“制造服务商”升级为“技术合作伙伴”，技术附加值与议价能力显著提升。

　　下游应用场景的需求升级，是推动芯片封测技术迭代的核心动力。消费电子领域对芯片轻薄化、低功耗的需求，推动Fan-Out、WLP等晶圆级封装技术普及;汽车电子领域对芯片高可靠性、抗干扰能力的需求，催生车规级封装标准与测试方法;HPC/AI领域对芯片高带宽、低延迟的需求，推动2.5D硅中介层、3D混合键合等互连技术突破。

　　同时，封测企业通过与下游客户深度合作，将实际应用中的技术反馈至上游设计与制造环节，形成“应用需求-技术迭代-产品升级”的闭环。例如，封测企业在HBM封装测试中发现的信号完整性问题，可推动设计企业优化芯片架构，或驱动材料企业开发低损耗介质材料，最终实现产业链整体技术升级。

　　芯片封测行业正站在从“规模扩张”到“技术引领”、从“传统封装”到“先进集成”、从“制造服务”到“协同设计”的战略转型关口。中研普华产业研究院认为，未来五年，行业将呈现三大核心趋势：一是技术驱动，Chiplet、3D集成、晶圆级封装等先进技术成为竞争焦点，推动行业从“劳动密集”向“技术密集”转型;二是生态协同，开放标准与垂直整合并行，推动产业链从“线性分工”向“生态协同”演进;三是全球竞争，地缘政治与本土化政策重塑市场格局，区域化、多元化布局成为企业战略核心。
