中游是最为核心的芯片制造环节，包括芯片设计、晶圆制造和封装测试三大工序。

　　在上一篇文章中，我们从产业链中游切入，讲解了其中芯片设计和晶圆制造的主要步骤——这两个环节如同给芯片“画图纸”，再在硅片上 “建城市”，通过层层精密工艺搭建起芯片的立体结构。

　　芯片制造完成后，就是封装测试环节（后道工艺），它就像给芯片“穿外套”+“做体检”，先通过封装为芯片提供保护、电气连接、散热等功能，再通过测试筛选合格产品，这既是芯片制造环节的最后一步，也是保障其可靠性的关键一步。

　　封装测试环节中，封装环节涉及的工艺较为复杂多样，是我们的重点关注方向，其主要分为传统封装与先进封装两大类。

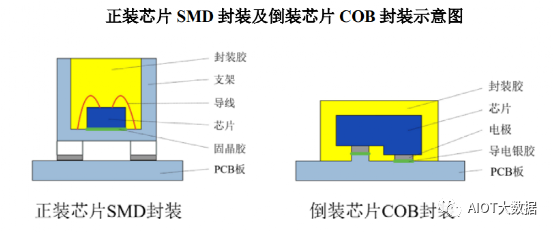

　　先进封装聚焦高端芯片领域，主要是通过更高效、灵活、紧凑的方式，连接芯片和芯片内的各个部分，从而整体提升芯片的性能和功能，工艺上包括倒装封装、晶圆级封装、2.5D/3D 封装等。随着半导体先进制程向纳米级及以下迈进，先进封装市场在快速增长。

　　与半导体前道工艺许多的材料设备环节被海外垄断、国内竞争力偏弱有所不同，我国在后道工艺的设备与材料环节具备一定的国际竞争力。

　　封装材料包括封装基板、引线框架、键合线，这三大材料已占据全球封装材料超80%的市场规模。

　　封装设备中，固晶机、划片机和键合机是最主要的设备，三大设备也是占据了全球封装设备市场超80%的规模。

　　半导体测试设备主要包括测试机、探针台和分选机，三大设备占据我国测试设备市场几乎所有的规模。

　　资料来源：SEMI，开源证券研究所、东吴证券研究所、观研报告网《中国半导体测试设备行业发展深度分析与投资前景预测报告（2025-2032年）》，华创证券，以上数据截止至2024年。

　　半导体芯片行业的下游比较好理解，就是各类终端需求。半导体芯片的应用场景广、市场需求旺盛，大家耳熟能详的新能源车、消费电子、网络通信等行业，都对其有着广泛且多元的需求，已成为现代科技产业不可或缺的基石。

　　近年来，随着AI的应用领域不断延展、向各行各业持续渗透，市场对芯片的算力及能效要求也在不断攀升，可以预期未来高性能芯片的市场需求将与日俱增。根据Precedence Research预测，到2029年，全球AI芯片市场规模将从2024年的730亿美元增至2610亿美元。

　　从上游的材料设备打底，到中游设计、制造、封测的配合，再到下游各类终端的广泛应用，关于半导体芯片产业链的全貌，我们就介绍到这里啦~

　　展望未来，随着下游应用场景的全面开花，相信半导体行业还将有非常广阔的发展空间。

　　声明：本资料仅用于投资者教育，不构成任何投资建议。我们力求本资料信息准确可靠，但对这些信息的准确性、完整性或及时性不作保证，亦不对因使用该等信息而引发的损失承担任何责任，投资者不应以该等信息取代其独立判断或仅根据该等信息做出决策。基金有风险，投资须谨慎。
