　　当摩尔定律的脚步日渐蹒跚，晶体管微缩逼近物理极限，半导体产业正站在一个历史性的十字路口。先进封装，这一曾被视为配角的技术环节，如今已摇身一变，成为后摩尔时代最强劲的增长引擎。它不再仅仅是芯片的外壳与保护层"

　　当摩尔定律的脚步日渐蹒跚，晶体管微缩逼近物理极限，半导体产业正站在一个历史性的十字路口。先进封装，这一曾被视为配角的技术环节，如今已摇身一变，成为后摩尔时代最强劲的增长引擎。它不再仅仅是芯片的外壳与保护层，而是跃升为系统构建的核心方法论——从AI加速器到高带宽存储，从消费电子到汽车智驾，先进封装正在重新定义整个半导体产业的竞争版图。

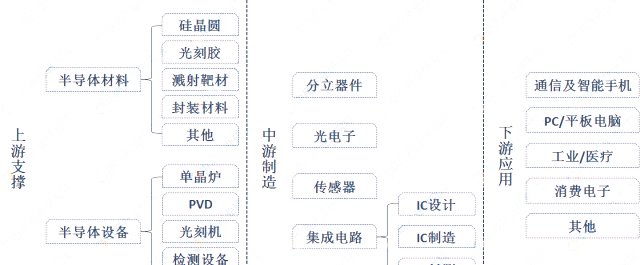

　　2026年，这一行业迎来了前所未有的爆发期。全球先进封装市场规模已迈上全新台阶，同比增长幅度接近翻倍，量价齐涨的黄金周期全面降临。

　　AI与高性能计算(HPC)的指数级扩张，正在将先进封装推向供需严重失衡的临界点。自2022年以来，全球先进封装产j6国际官网能始终处于供不应求的状态，产能供需比长期为负，大量订单排期超过一年。产业界不得不逐年消化上年积压订单，产能缺口之大，可见一斑。

　　这种短缺并非短期波动，而是结构性的供需错配。AI数据中心的增长不仅在存储芯片制造端面临供应紧张，更给先进封装环节带来了巨大的刚性需求。从英伟达的GPU到谷歌的TPU，从HBM高带宽存储到数据中心的可插拔光模块，所有算力基础设施的核心瓶颈，最终都汇聚到一个关键词——先进封装。

　　在下游需求旺盛与上游封测材料价格双双上涨的双重推动下，先进封装价格持续攀升。与传统倒装封装相比，2.5D封装的价格高达数倍之多，这种高价值量使得先进封装业务为积极布局的厂商贡献了极为可观的营收。价格上涨趋势预计将延续相当长一段时期，直至产能与需求逐步达到平衡。

　　值得关注的是，产能扩张正在加速推进。全球先进封装产能保持着极高的复合年均增长率，预计到2027年下半年，全球先进封装产能将达到平衡点，随后进入相对温和的增长周期。但在此之前，短缺仍将是主旋律，这为封装厂商提供了充足的扩产动力与投资信心。

　　2026年被业界普遍视为CPO的拐点之年。AI数据中心的能耗问题已逼近极限——网络通信功耗已占整体系统功耗的近六成，传统基于铜互连的可插拔光模块在带宽密度和能效上已难以为继。信号在PCB上传输超过几厘米便产生显著损耗，迫使系统设计者寻找更高效的连接方式。

　　CPO技术应运而生，将光引擎直接集成至封装边缘，使光电转换发生在芯片附近，大幅缩短高j6国际官网速电信号传输距离。相比传统方案，CPO可实现高达七成的功耗降低，同时大幅提升带宽密度与信号完整性。台积电已将其紧凑型通用光子引擎整合至CoWoS平台，英伟达后续产品路线图已明确采用该架构，Broadcom的交换机芯片也已推出CPO版本。

　　技术路径清晰可见：从可插拔光模块，到板级光学，再到CPO，最终迈向片内光互连。尽管部分厂商可能跳过中间步骤，但光子技术深入封装层级的趋势已不可逆转。这一变革将催生大量硅光子集成设备、微光学对准设备等全新品类的设备需求。

　　HBM作为高性能计算的黄金搭档，其演进节奏直接影响GPU性能天花板。2026年，HBM4正式进入量产阶段，带来两大关键升级：控制器移至逻辑工艺节点，以及更高层数的DRAM垂直堆叠成为高容量产品的主流配置。

　　更高的堆叠层数意味着更大的存储密度和带宽，但也带来了严峻的良率挑战。假设每一层DRAM的良率处于较高水平，在多层堆叠下，整体良率会因单层缺陷而急剧下降。每一次失败不仅造成巨大的经济成本，还伴随着惊人的碳足迹。这也倒逼行业探索更先进的混合键合工艺与热管理优化方案。

　　在供应链层面，美光已全面进入公开市场供应HBM，打破了SK海力士与三星的双头垄断格局。中国大陆厂商也在加速推进本土化供应，以满足国内AI企业的迫切需求。HBM封装正成为中国大陆厂商增长的新引擎。

　　传统封装以圆形硅晶圆为基础，但芯片多为矩形，这种方钉圆孔的几何不匹配导致边缘区域材料浪费，面积利用率通常不足八成。随着AI芯片尺寸向晶圆级逼近，提升生产效率的诉求愈发强烈。

　　面板级封装(PLP)提供了一条出路。通过采用矩形玻璃或有机面板替代圆形晶圆，PLP可将面积利用率大幅提升，并显著提高单位时间内的产出。日月光的FoCoS技术和安靠的HPLPT平台均已规划大型面板产线，目标直指消费电子与汽车电子的大规模应用。

　　与此同时，玻璃基板因其优异的机械稳定性、低翘曲度和优越的电气性能，被视为潜在的硅中介层替代者。玻璃基板能支持更精细的布线与通孔，有望在高端HPC领域分得一杯羹。台积电已在北美技术论坛上宣布了CoPoS(Chip-on-Panel-on-Substrate)路线图，采用玻璃基板作为CoWoS的下一代演进方向。

　　如果说内存墙曾是限制算力的主要障碍，那么热墙正成为3D封装时代的新瓶颈。而Chiplet技术，则为突破这一瓶颈提供了全新的架构思路。

　　在移动设备领域，PoP封装已统治十余年，但其热局限日益凸显——内存发热直接影响处理器降频，用户体验受损。市场传闻苹果将在年底发布的新一代处理器中采用Chiplet设计，若属实，这将是消费电子领域的一次重大跃迁。Chiplet允许将大型SoC拆分为多个功能模块，分别制造后通过先进封装集成，不仅能提升良率、降低成本，还能实现异构集成——将CPU、GPU、NPU置于不同工艺节点，优化整体能效。

　　高通、联发科等厂商也在评估类似方案。一旦头部厂商引领风向，移动封装将迎来重构窗口，先进封装的价值将从少数高端AI芯片扩展至数十亿台智能终端。

　　热墙已成为3D封装时代最严峻的挑战之一。芯片堆叠带来的不仅是性能提升，还有复杂的热传导路径。AMD的3D V-Cache技术在桌面CPU上取得巨大成功，但其缓存芯片位于处理器上方，直接暴露于高温环境，限制了频率进一步提升。类似问题也出现在HBM与GPU的2.5D集成中：发热的逻辑芯片紧邻对温度敏感的HBM，增加了数据错误风险。

　　CPO技术本身也怕热——硅光器件的波长对温度极为敏感，工作温度波动需控制在极窄范围内。应对策略正在多元化：新型导热界面材料提升热传导效率，背面供电减少正面发热源，液冷系统成为高功率AI设备的标配。散热不再只是封装后的附加项，而是必须从设计之初就纳入考量的核心要素。

　　2026年，全球先进封装设备市场的竞争格局呈现出鲜明的一超多强特征。台积电凭借其在前道制造的代工技术与后道封装一体化运作的独特优势，在全球先进封装产能中占据了超过半壁江山。其CoWoS、InFO、SoIC等技术平台几乎定义了先进封装的技术标准。

　　台积电一方面积极扩产封测新厂，另一方面将原有成熟制程代工产能优化整合，将厂房、人力等资源倾斜给先进封装业务，先进封装产能保持着极高的同比增长。高盛分析指出，先进封装正在成为台积电的第二增长引擎。

　　日月光与安靠作为传统封装巨头，在享受台积电外溢订单的同时，正凭借深厚的资本积累与规模化产能优势加速抢占先进封装市场份额。三星电子正在推进封装双轨化战略，计划完成温阳新工厂建设用于HBM的先进封装生产，HBM产能较此前大幅扩张，订单已全部售罄。

　　英特尔规划了Foveros Direct技术的量产路径，预计到2030年单设备可集成海量晶体管。AMD则在中国台湾半导体产业体系投资重金，重点用于提升AI基础设施制造产能，投资聚焦于先进封装技术迭代。

　　中国大陆封装厂商正迎来前所未有的发展机遇。一方面，先进封装是受地缘政治和技术管制影响相对较小的领域，为国产化提供了天然的突破口;另一方面，国内AI算力芯片和HBM的蓬勃发展，为国产设备创造了巨大的验证与迭代空间。

　　长电科技利用其全栈技术布局，以先进封装为突破点，与长江存储、华为海思等客户积极合作，取得了显著业绩增长。通富微电作为AMD的核心供应商，已收购AMD在中国苏州和马来西亚槟城两个生产基地的股权，实现战略深度绑定。华天科技、沛顿科技、海太半导体等企业也在HBM封装领域逐步巩固地位。盛合晶微更是以创纪录的募资额登陆科创板，成为A股封测板块市值领军者。

　　在设备端，北方微电子的深硅刻蚀机已可实现极高深宽比刻蚀，中微半导体的刻蚀设备也已投入硅通孔刻蚀的研发及量产。芯碁微装的WLP系列产品已助力多家先进封装头部厂商实现量产，在手订单金额已突破相当规模。长川科技作为半导体测试设备龙头，业绩连续爆发式增长，反映出半导体设备板块已越过最差节点。

　　中研普华产业研究院的《2026-2030年中国先进封装行业全景调研及投资战略规划分析报告》分析，随着封装技术的不断进步，对材料性能的要求日益严苛。高导热性、高绝缘性、低热膨胀系数、良好的机械性能等成为材料研发的重点方向。碳化硅、氮化铝等高性能陶瓷材料的研发与应用，有效提高了封装材料的导热性与绝缘性。石墨烯-铜复合材料热导率突破传统极限，MXene纳米涂层实现电磁屏蔽性能跃升。

　　多功能材料能够同时满足导热、绝缘、机械支撑等多种性能要求，实现封装一体化解决方案，不仅能够简化封装工艺、降低成本，还能提高封装的可靠性与稳定性。与此同时，环保化材料将成为未来市场的重要增长点——采用环保材料、减少废弃物排放、提高可回收性，既满足市场对绿色产品的需求，也提升企业的社会形象与竞争力。

　　长期以来，国内先进封装材料市场被国际巨头所垄断。近年来，随着国内材料供应商技术实力的不断提升与产能的逐步扩大，国产替代进程明显加速。环氧塑封料已进入国际供应链，液态金属导热材料热导率大幅提升，铜-铜混合键合材料键合强度大幅提升。国内企业正通过自主研发与技术引进相结合的方式，逐步打破国际垄断。

　　一个值得高度关注的趋势是：先进封装不再是半导体封装企业的专属市场，而正逐渐成为面板制造商凭借现有制造能力切入的全新增长领域。

　　FOPLP(扇出型面板级封装)凭借其在成本和封装效率等方面的优势，有望以低成本方案的角色跻身2.5D封装的主流技术路线。群创已成功量产FOPLP，与意法半导体、恩智浦等传统IDM巨头建立合作关系，甚至为SpaceX提供射频芯片封测。京东方、华星、天马等面板厂商也在积极推动FOPLP的规划。

　　京东方与维信诺也在评估以玻璃基封装载板供应为核心的先进封装业务机会。韩国面板厂商则将玻璃中介层视为潜在机遇。沃格光电开发了玻璃电路板全制程工艺，帝尔激光的TGV激光设备已完成晶圆级和板级玻璃基板通孔设备的出货。

　　这一跨界融合正在重塑先进封装的竞争格局，供应链多元化的核心价值正逐步显现。

　　展望未来，先进封装正沿着一条清晰的主线演进：它不再仅仅是芯片的外壳，而是系统构建的核心方法论。TechInsights预测，到2026年，先进封装将占据超过半壁江山的晶圆产能份额，并在2030年接近三分之二。这一比例的增长，标志着半导体产业范式的根本转变。

　　以软件定义晶上系统(SDSoW)为代表的架构创新，正试图通过晶圆级异构集成与动态可塑互连，为后摩尔时代提供一种全新的系统级解决方案。面板级封装的技术积累，也为这一愿景提供了必要的工艺底座。

　　然而，高增长背后亦有隐忧。先进封装涉及更多半导体级工艺步骤，其碳排放强度远高于传统封装。大规模部署下的可持续性问题，正倒逼行业探索绿色封装技术。如何在性能、成本与环保之间取得平衡，将是未来数年最关键的命题。

　　从CPO到HBM4，从PLP到Chiplet，从玻璃基板到面板级封装——2026年的先进封装，正以前所未有的速度与广度，重塑着整个半导体产业的未来。这不仅是一场技术革命，更是一场关于系统思维、生态协同与产业重构的深刻变革。谁能在这场变革中占据先机，谁就将掌握下一个十年半导体竞争的主动权。
